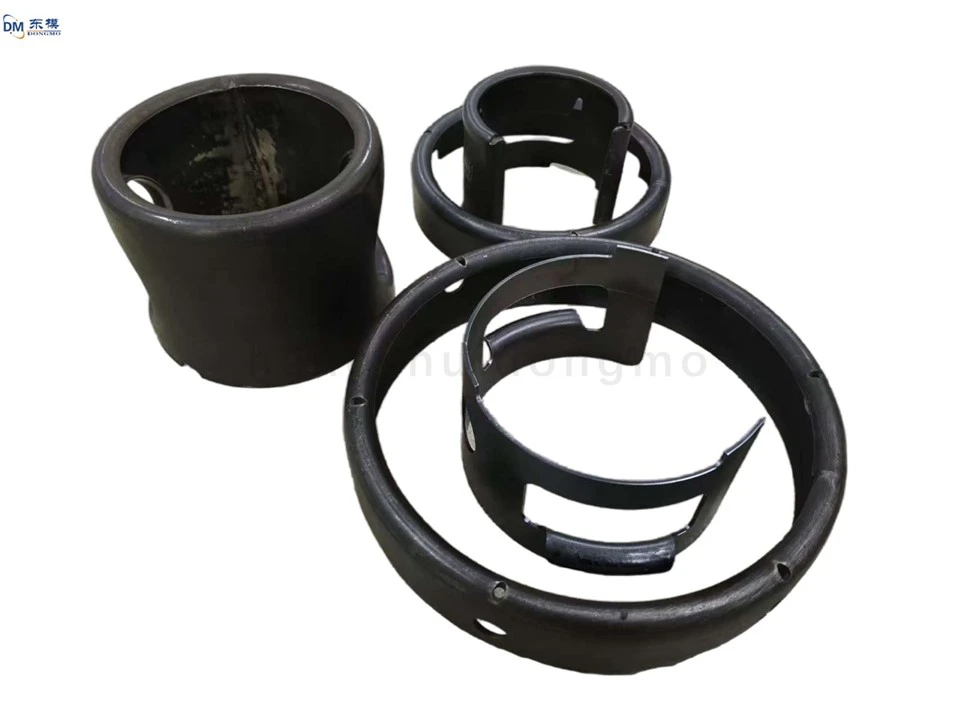

แม่พิมพ์ปั๊มโลหะถัง LPG, ด้ามจับ, ฐาน, ชิ้นส่วนปั๊มขึ้นรูปกระบอกสูบ

I. ส่วนประกอบหลักของแม่พิมพ์ปั๊มขึ้นรูป: ระบบเชื่อมต่อแม่พิมพ์-แบบคู่

จากมุมมองของเฟรมเวิร์กพื้นฐาน แม่พิมพ์ปั๊มขึ้นรูปที่สมบูรณ์ส่วนใหญ่ประกอบด้วยสองส่วน: แม่พิมพ์ด้านบนและแม่พิมพ์ด้านล่าง ทั้งสองส่วนทำงานร่วมกันอย่างแม่นยำเพื่อควบคุมการเสียรูปพลาสติกของวัสดุ โดยทั่วไปแม่พิมพ์ด้านบนจะมีส่วนประกอบสำคัญ เช่น ฐานแม่พิมพ์ อุปกรณ์ตัด แม่แบบ และเสานำทาง ฐานแม่พิมพ์เป็นฐานรองรับ มักจะทำจากเหล็กโลหะผสมที่มีความแข็งแรงสูง-เพื่อให้มั่นใจถึงความมั่นคงภายใต้แรงกระแทกซ้ำๆ เครื่องตัดมีหน้าที่ในการตัดแผ่นโลหะตามรูปร่างที่กำหนดไว้ล่วงหน้า ความคมและความทนทานส่งผลต่อคุณภาพของหน้าตัด- เทมเพลตมีฟังก์ชันการส่งผ่านแรงดัน เพื่อให้มั่นใจว่าวัสดุได้รับแรงกดสม่ำเสมอและบรรลุการเสียรูปตามที่คาดหวัง สิ่งที่น่าสังเกตเป็นพิเศษคือการออกแบบเสานำทาง-ซึ่งทำหน้าที่เหมือน "รางนำ" ซึ่งจำกัดวิถีการเคลื่อนที่ของแม่พิมพ์บนและล่าง และรับประกันการวางตำแหน่งที่แม่นยำสำหรับการตอกแต่ละครั้ง

ในทำนองเดียวกัน แม่พิมพ์ส่วนล่างก็มีลักษณะทางโครงสร้างเช่นกัน การออกแบบสาม-ใน-ประกอบด้วยฐานแม่พิมพ์ เสานำทาง และเทมเพลต ไม่เพียงแต่ทำหน้าที่ประสานกับแม่พิมพ์ด้านบนเท่านั้น แต่ยังต้องรับมือกับแรงปฏิกิริยาจากวัสดุอย่างอิสระอีกด้วย ตัวอย่างเช่น ในการใช้การเจาะแบบผสมสำหรับการกัดและการเจาะ รูสี่เหลี่ยมที่อยู่ตรงกลางของแม่พิมพ์เว้าจะทำหน้าที่เป็นคมตัด โดยทำงานร่วมกับการดีดออกของแผ่นผู้เปลื่องด้านในเพื่อแยกผลิตภัณฑ์สำเร็จรูปออกจากเศษได้อย่างมีประสิทธิภาพ กลไกการปรับสมดุลแบบไดนามิกระหว่างแม่พิมพ์บนและแม่พิมพ์ล่างเป็นรากฐานสำหรับการขึ้นรูปที่ซับซ้อนในแม่พิมพ์ปั๊ม

ครั้งที่สอง ผลการทำงานร่วมกันของระบบเสริม นอกเหนือจากโครงสร้างหลักแล้ว ชุดอุปกรณ์เสริมที่ซับซ้อนยังช่วยเพิ่มประสิทธิภาพขีดจำกัดของแม่พิมพ์อีกด้วย ยกตัวอย่างปลอกไกด์ โครงสร้างที่ซ้อนกันอยู่ด้านนอกเสานำทางช่วยลดการสูญเสียจากแรงเสียดทานและยืดอายุการใช้งานของอุปกรณ์ได้อย่างมีประสิทธิภาพ ลิมิตพินทำหน้าที่เสมือน "ผู้พิทักษ์ความปลอดภัย" โดยจำกัดระยะการเคลื่อนไหวอย่างเคร่งครัดเพื่อป้องกันความเสียหายที่เกิดจากการใช้งานเกินพิกัด การใช้งานที่เป็นนวัตกรรมใหม่ของชุดสปริงยังแสดงให้เห็นถึงภูมิปัญญาของการออกแบบทางวิศวกรรมอีกด้วย-ในขณะเดียวกันก็ให้การป้องกันบัฟเฟอร์ นอกจากนี้ยังสามารถขับเคลื่อนแผ่นลอกเพื่อรีเซ็ตอย่างรวดเร็ว ทำให้วงจรทั้งหมดราบรื่นขึ้น

ในสถานการณ์การผลิตระดับไฮเอนด์- เรายังเห็นการบูรณาการองค์ประกอบที่ชาญฉลาดมากขึ้นอีกด้วย ตัวอย่างเช่น แม่พิมพ์ขั้นสูงบางตัวติดตั้งระบบติดตามเซ็นเซอร์เพื่อให้ข้อมูลป้อนกลับข้อมูลความดันตามเวลาจริง- หรือใช้อุปกรณ์ดีดออกแบบนิวแมติก/ไฮดรอลิกเพื่อทำการถอดชิ้นงานที่มีรูปร่างผิดปกติโดยอัตโนมัติ แม้ว่าการปรับปรุงเหล่านี้จะไม่เปลี่ยนแปลงสถาปัตยกรรมพื้นฐาน แต่จะช่วยเพิ่มความสามารถในการปรับตัวและความน่าเชื่อถือของอุปกรณ์ได้อย่างมาก

III. การเชื่อมโยงฟังก์ชันและการแสดงคุณค่าของแต่ละองค์ประกอบ เมื่อพิจารณารายละเอียดแต่ละอย่างอย่างละเอียดยิ่งขึ้น จะเผยให้เห็นว่าสิ่งที่เรียกว่า- "โครงสร้างที่เรียบง่าย" นั้นแท้จริงแล้วปกปิดความซับซ้อนที่ซ่อนอยู่ ยกตัวอย่างแม่พิมพ์ตัดโลหะทั่วไป: ด้านหลังผลิตภัณฑ์ทรงสี่เหลี่ยมที่ดูธรรมดานั้น คำนึงถึงการออกแบบอย่างพิถีพิถันของการกลึงตัดและเจาะแบบผสมโดยไม่มีขอบลบมุมรอบเส้นรอบวง การก่อตัวของรูกลมเล็ก ๆ สามรูตรงกลางเป็นผลมาจากความร่วมมือที่แม่นยำระหว่างการเจาะอีเจ็คเตอร์และคมตัดที่สอดคล้องกัน ที่ละเอียดอ่อนยิ่งกว่านั้นคือการมีกุญแจล็อคอยู่-ชิ้นส่วนเล็กๆ ที่มองข้ามได้ง่ายนี้จะช่วยป้องกันไม่ให้หมัดหลุดออกจากแม่พิมพ์เนื่องจากการสั่นสะเทือน จึงหลีกเลี่ยงอุบัติเหตุด้านความปลอดภัยได้

การมีเพศสัมพันธ์ที่ใช้งานได้ตั้งแต่ระดับมหภาคไปจนถึงระดับไมโครจะแทรกซึมเข้าไปในกระบวนการออกแบบแม่พิมพ์ทั้งหมด ไม่ว่าจะเป็นฟังก์ชันการสอบเทียบล่วงหน้า-ของแผ่นนำที่ทำให้มั่นใจว่าวัสดุจะเข้าสู่พื้นที่การทำงานในแนวตรง หรือการทำงานสอง-ทางของแผ่นลอก (ทั้งการดีดผลิตภัณฑ์สำเร็จรูปออกและการกดลงบริเวณที่จะแปรรูป) ทั้งสองอย่างนี้แสดงให้เห็นความจริง: แม่พิมพ์ปั๊มที่ยอดเยี่ยมไม่ได้เป็นเพียงการรวบรวมชิ้นส่วนเท่านั้น แต่เป็นสิ่งมีชีวิตที่เป็นธรรมชาติ
