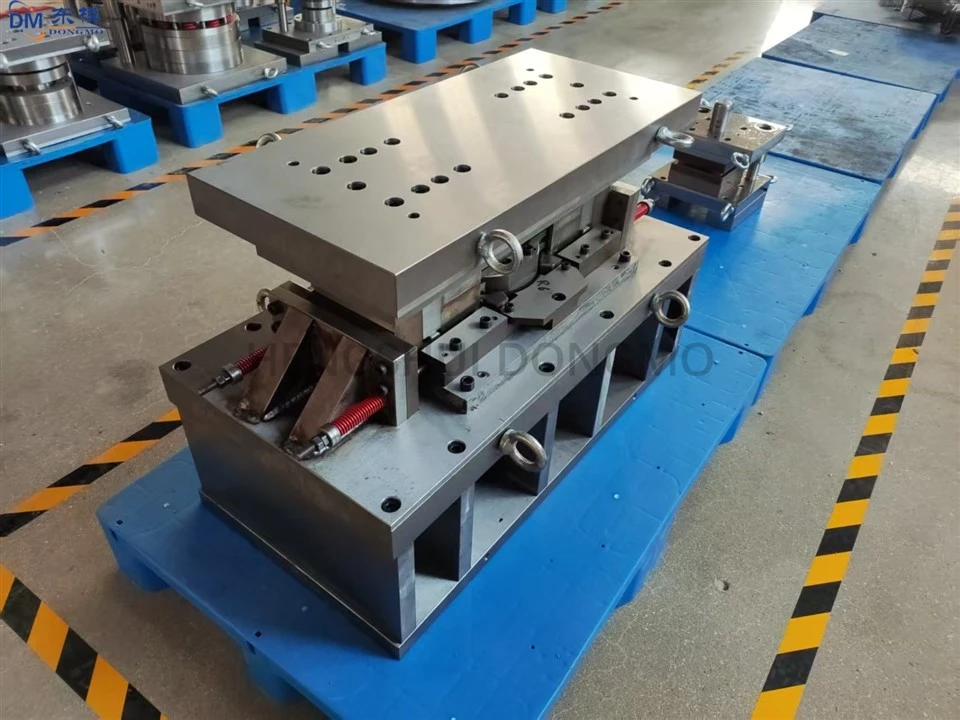

งานปั๊มขึ้นรูปโลหะแผ่น ชิ้นส่วนโลหะ การดัดและเขียนแบบปั๊มขึ้นรูป

I. ข้อมูลจำเพาะการปรับคุณสมบัติของวัสดุ

การออกแบบแม่พิมพ์ต้องตรงกับลักษณะของวัสดุปั๊มขึ้นรูปอย่างถูกต้อง หลีกเลี่ยงการออกแบบที่มองไม่เห็น สำหรับวัสดุที่แตกต่างกัน (เหล็กแผ่นรีดเย็น- เหล็กสแตนเลส อลูมิเนียมอัลลอยด์ เหล็กที่มีความแข็งแรงสูง-) จะต้องกำหนดพารามิเตอร์ความแข็ง ความเหนียว และโมดูลัสความยืดหยุ่นของพวกมันอย่างชัดเจน และควรกำหนดพารามิเตอร์กระบวนการปั๊มขึ้นรูปที่สอดคล้องกัน ตัวอย่างเช่น ควรเลือกเหล็กแม่พิมพ์ SKD11 สำหรับการปั๊มสแตนเลส 304 และควรปรับระยะช่องว่างให้เหมาะสมสำหรับการปั๊มโลหะผสมอลูมิเนียม 6061 ความแข็งของคมตัดแม่พิมพ์และโครงร่างโครงสร้างควรถูกกำหนดตามพารามิเตอร์ของวัสดุเพื่อให้แน่ใจว่าการปั๊มถูกต้อง ควบคุมการสึกหรอของแม่พิมพ์ภายในช่วงที่เหมาะสม และยืดอายุการใช้งานของแม่พิมพ์

ครั้งที่สอง ข้อมูลจำเพาะการออกแบบพื้นผิวปิดและช่องว่าง

การออกแบบพื้นผิวที่ปิดต้องเป็นไปตามมาตรฐานการปฏิบัติอย่างเคร่งครัด คมตัดสำหรับตัดเฉือนจะต้องคมและไม่มีการบิ่น โดยมีความหยาบของพื้นผิว Ra น้อยกว่าหรือเท่ากับ 0.025μm เพื่อให้แน่ใจว่าการตัดชิ้นส่วนที่ประทับจะราบรื่น ควรตั้งค่าการลบมุมบนพื้นผิวที่ตัดตามความหนาของวัสดุ โดยมีรัศมีการลบมุม 0.3-0.8 เท่าของความหนาของวัสดุ เพื่อลดเสี้ยนบนชิ้นส่วนที่ประทับ และหลีกเลี่ยงการฉีกขาดของวัสดุ ระยะห่างในการตัดต้องได้รับการคำนวณอย่างแม่นยำและตั้งค่าไว้ที่ 4%-8% ของความหนาของวัสดุ โดยมีค่าเบี่ยงเบนน้อยกว่าหรือเท่ากับ 0.003 มม. ระยะห่างที่มากเกินไปสามารถนำไปสู่การบิดงอของชิ้นส่วนที่ประทับตราและวัสดุสิ้นเปลือง ในขณะที่ระยะห่างที่ไม่เพียงพอจะทำให้การสึกหรอของแม่พิมพ์รุนแรงขึ้น จะต้องกำหนดอย่างแม่นยำโดยพิจารณาจากคุณสมบัติของวัสดุและกระบวนการปั๊มขึ้นรูป

III. ข้อมูลจำเพาะการออกแบบโครงสร้างแม่พิมพ์

การออกแบบโครงสร้างแม่พิมพ์ต้องสร้างสมดุลระหว่างเสถียรภาพทางกลและความง่ายในการบำรุงรักษา ฐานแม่พิมพ์ทำจากเหล็กโลหะผสมที่มีความแข็งแรงสูง- โดยมีการควบคุมความแข็งที่ HRC58-62 หลังจากการอบชุบเพื่อให้มั่นใจในความแข็งแกร่งโดยรวม ป้องกันการเสียรูปของแม่พิมพ์ในระหว่างการปั๊ม และรับประกันความแม่นยำของเครื่องจักรน้อยกว่าหรือเท่ากับ ±0.005 มม. การออกแบบพื้นผิวการกลึงตัดต้องหลีกเลี่ยงชิ้นส่วนสำคัญของชิ้นส่วนที่มีการประทับตรา เพื่อให้มั่นใจว่าการกลึงตัดจะราบรื่นโดยไม่ติดขัด ระบบขนถ่ายใช้แผ่นลอกแบบยืดหยุ่นที่มีแรงสปริงที่เหมาะสมเพื่อให้แน่ใจว่ามีการขนถ่ายอย่างละเอียดและปรับปรุงประสิทธิภาพการผลิต โครงสร้างแบบโมดูลยังได้รับการออกแบบเพื่ออำนวยความสะดวกในการบำรุงรักษารายวัน การเปลี่ยนชิ้นส่วนที่เปราะบาง และการแก้ไขข้อบกพร่องของแม่พิมพ์

IV. ข้อมูลจำเพาะการออกแบบความปลอดภัย

การออกแบบแม่พิมพ์ต้องปฏิบัติตามมาตรฐานความปลอดภัยทางกลของประเทศอย่างเคร่งครัดและใช้มาตรการป้องกันความปลอดภัย มีการติดตั้งแผ่นกั้นป้องกันที่ทางเข้าและทางออกของแม่พิมพ์เพื่อป้องกันไม่ให้ชิ้นงานหลุดออกมาและทำให้บุคลากรได้รับบาดเจ็บในระหว่างการปั๊ม มีการติดตั้งอุปกรณ์เชื่อมต่อการหยุดฉุกเฉิน โดยเชื่อมโยงกับอุปกรณ์ปั๊มขึ้นรูป ช่วยให้สามารถปิดเครื่องได้อย่างรวดเร็วในกรณีที่มีความผิดปกติ การออกแบบโครงสร้างแม่พิมพ์ต้องหลีกเลี่ยงขอบที่แหลมคม และติดตั้งฝาครอบป้องกันไว้ในพื้นที่ปฏิบัติงาน เพื่อป้องกันการบาดเจ็บทางกลต่อผู้ปฏิบัติงาน และมั่นใจในความปลอดภัยในการผลิต
